شیور SHAVER یکی از محصولات قابل ارائه توسط شرکت توان صنعت شرق که کاربرد زیادی در پروژه های

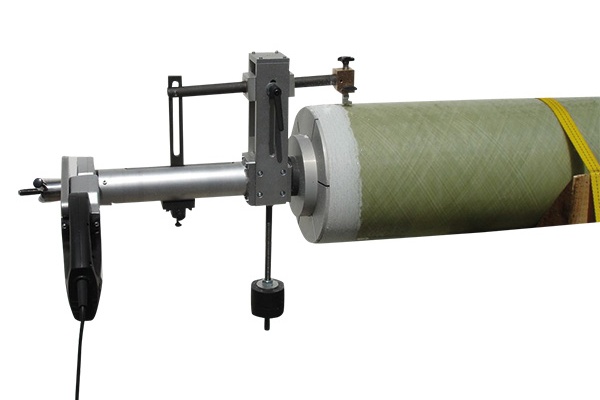

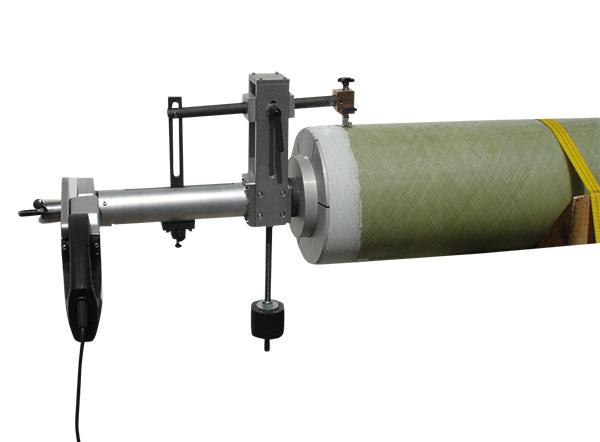

شیور SHAVER


یکی از محصولات قابل ارائه توسط شرکت توان صنعت شرق که کاربرد زیادی در پروژه های نصب لوله دارد انواع شیور می باشد. شیورها جهت اماده سازی اسپیگوت  در انتهای برش خورده لوله ها طراحی شده است. لوله های ارسال شده از کارخانه معمولا دارای اسپیگوت بوده ولی زمانی که به اندازه ای متناسب با نیاز پروژه برش می خورد لازم است سطح اسپیگوت جدید برای اتصال با بل لوله  دیگر  براده برداری و اصلاح گردد. همچنین در نصب اتصالات (زانو ، سه راهی ، تبدیل و..) و کوپلینگها  نیاز به انجام عمل اصلاح اسپیگوت ها توسط دستگاه شیور می باشد.

هر نوع از شیورها با استفاده از قطعات بازشونده ای که داخل لوله را می گیرد (arbor) در موقیت هم مرکز با لوله قرار می گیرد. این قطعات جهت هر سایز از قطر لوله ها مجزا بوده ولازم است در هنگاه خرید دستگاه سفارش داده شود.

در اکثر شیورها همزمان با چرخیدن مجموعه حول لوله ابزار برشی به صورت خودکار ( وابسته به چرخش سیستم) جهت ماشینکاری سطح اسپیگوت، در طول مورد نیاز پیشروی می کند.

نقشه مونتاژی کامل هر یک از دستگاه های مورد نیاز مشتری در اختیار وی قرارخواهد گرفت. تا علاوه بر دانستن موقعیت و نام تک تک قطعات به کار رفته در ساخت آن قادر به رفع ایرادات فنی و مکانیکی مجموعه نیز باشند.

لیست انواع شیورهای قابل عرضه به شرح زیر است:





نوع شیور سیستم اتصال (bonding) سایز(اینچ)
B-1 Quick-Lock ۱-۴
M74 Quick-Lock ۲-۱۶
M86 Taper/Taper ۲-۶
M86XL Taper/Taper and Quick-Lock ۲-۱۰
M87 Taper/Taper and Quick-Lock ۶-۱۶
M87XL Taper/Taper and Quick-Lock ۱۶-۲۴
M95 Taper/Taper ۲۴-۴۰

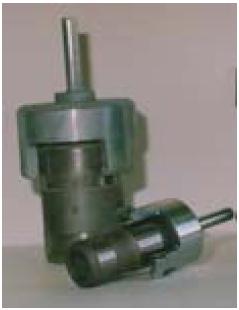

ابزار آماده سازی لوله B-1

از این ابزار برای آماده سازی اسپیگوت راست ( بدون زاویه) در لوله های با اتصال چسبی Quick-Lock استفاده می شود. ابزار لازم برای تمام سایزهای لوله با قطر از ۱ اینچ تا ۴ اینچ  (۲۵-۱۰۰mm) قابل تهیه بوده و در طراحی این سیستم دسترسی به اندازه های مهم از قبیل قطر خارجی اسپیگوت و طول آن بدون نیاز به تنظیم توسط اپراتور در نظر گرفته شده است.

a4

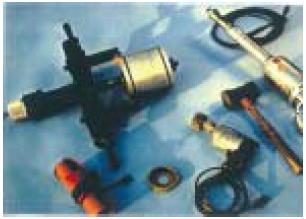

شیور لوله M74

دستگاه M74  برای آماده سازی سطح استوانه ای اسپیگوت (بدون زاویه) لوله های سایز ۲ اینچ تا ۱۶ اینچ (۵۰-۴۰۰mm) طراحی شده است. چنانچه بر اساس دستورالعمل های صحیح به کار برده شود قابلیت ایجاد سطح ماشین کاری شده با کیفیت و دقت بالایی را دارد به گونه ای که تلرانس قطر خارجی در آن قابل تنظیم و دستیابی است.

این سیستم هم قابلیت چرخاندن با دست را داشته و هم امکان نصب موتور پرتابل روی آن وجود دارد. در این خصوص جاخار مربوط روی نشیمنگاه موتور پرتابل در شافت مرکزی شیور، در نظر گرفته شده است.

 a5

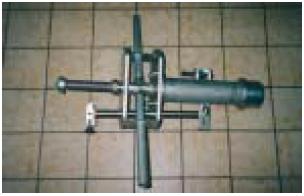

شیور لوله M86

این شیور برای آماده سازی سطح اسپیگوت مخروطی (taper) یا زاویه دار لوله ها ی ۲ تا ۶ اینچ (۵۰-۱۵۰mm) طراحی شده است. به گونه ای که امکان اتصال لوله اصلاح شده با لوله های استاندارد دیگر فراهم می گردد. این سیستم معمولا با موتورهای پرتابل به چرخش در می آید. در این خصوص جاخار مربوط روی نشیمنگاه موتور پرتابل در شافت مرکزی شیور، در نظر گرفته شده است.

 a6

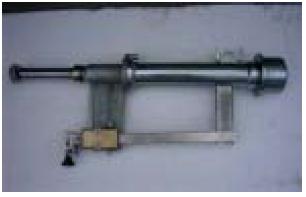

شیور لوله M86XL

این نوع شیور به گونه ای طراحی شده که جهت اصلاح اسپیگوت های راست( بدون زاویه)  و زاویه دار (taper) قابل استفاده می باشد.سایز در نظر گرفته شده از ۲ تا ۱۰ اینچ (۵۰-۲۵۰mm) می باشد. ضمنا امکان اماده سازی لوله ها برای اتصال با انواع مختلف کوپلینگهای موجود را دارا می باشد . محرک این دستگاه با استفاده از دو موتور الکتریکی تثبیت شده روی آن عمل می کند.

 a7

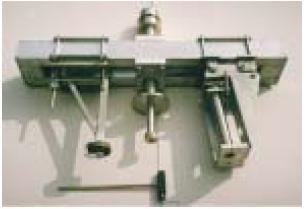

شیور لوله M87

دستگاه M87 برای تراش هر دو نوع اسپیگوت های صاف و زاویه دار از سایز ۶ تا ۱۶ اینچ (۱۵۰-۴۰۰mm) طراحی شده و قابلیت اصلاح اسپیگوت جهت اتصال با انواع مختلف اتصالات را دارد. دستگاه بوسیله موتور پرتابل به حرکت در می آید. در این خصوص جاخار مربوط روی نشیمنگاه موتور پرتابل در شافت مرکزی شیور، در نظر گرفته شده است.

 a8

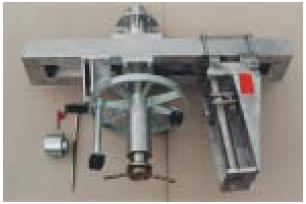

شیور لوله M87XL

دستگاه شیور M87XL  برای تراش هر دو نوع اسپیگوت های صاف و زاویه دار از سایز ۱۶ تا ۲۴ اینچ (۴۰۰-۶۰۰mm) طراحی شده و قابلیت اصلاح اسپیگوت جهت اتصال با انواع مختلف اتصالات را دارد. دستگاه بوسیله موتور پرتابل به حرکت در می آید.

a9

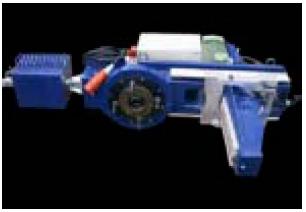

 شیور لوله M95

این نوع شیور به گونه ای طراحی شده که جهت اصلاح هر دو نوع اسپیگوت های راست( بدون زاویه)  و زاویه دار (taper) قابل استفاده می باشد. سایز لوله ها از ۲۴ تا ۴۰ اینچ (۶۰۰-۱۰۰۰mm) می باشد. این دستگاه  امکان اماده سازی لوله ها برای اتصال با انواع مختلف کوپلینگها را دارا می باشد . محرک این دستگاه با استفاده از دو موتور الکتریکی تثبیت شده روی آن عمل می کند. که یکی از آنها جهت چرخاندن ابزار سنگ زنی یک تکه با پوشش الماسه  مورد استفاده قرار می گیرد.

a10
